Zawór 350 Bermad
Model IR-3x3-350-P

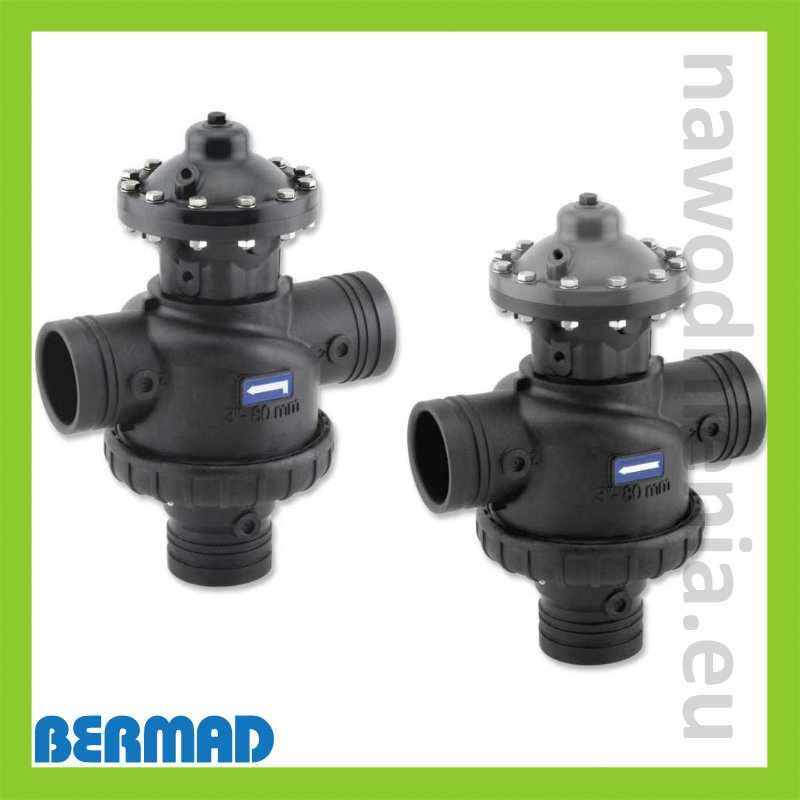

Zawór BERMAD Model IR-3x3-350-P to kompaktowy, 3-portowy zawór w układzie typu T. Jest dwukomorowy, sterowany hydraulicznie i uruchamiany membraną. Zaprojektowany do automatycznego płukania wstecznego systemów filtracyjnych. Model BERMAD IR-3x3-350-P dostępny jest w konfiguracjach przepływu kątowego (A) oraz przepływu prostego (S).
Cechy i zalety
-
Napędzany ciśnieniem linii
-
Konstrukcja dwukomorowa
-
Szeroki zakres zastosowań
-
Wymaga niskiego ciśnienia do uruchomienia
-
Chroniona membrana
-
-
Dynamiczne uszczelnienie
-
Uszczelnia przy bardzo niskim ciśnieniu
-
Zapobiega tarciu i erozji uszczelnienia
-
-
Konstrukcja zaworu z tworzywa inżynieryjnego
-
Wysoka trwałość, odporność na chemikalia i kawitację
-
-
Krótki skok zaworu
-
Płynna zmiana kierunku przepływu
-
Eliminuje mieszanie wody czystej i popłucznej
-
-
Przyjazny dla użytkownika
-
Możliwość montażu w różnych pozycjach
-
Prosta inspekcja i serwis w linii
-
Typowe zastosowania
-
Automatyczne płukanie wsteczne baterii filtrów:
-
Filtry żwirowe
-
Filtry piaskowe
-
Filtry dyskowe
-
Filtry siatkowe
-
-
Autonomiczny system płukania wstecznego pojedynczego filtra
-
Instalacje kątowe lub proste
Dane techniczne
-
Objętość przemieszczenia komory sterującej: 0,34 l; 0,09 gal
-
Ciśnienie robocze: 0,7–10 bar; 10–145 psi
-
Zewnętrzne ciśnienie robocze: 85%–100% ciśnienia roboczego
-
Maksymalna temperatura: 65°C; 150°F
-
Przyłącza końcowe: rowkowane
-
Schematy przepływu: przepływ kątowy, odwrócony przepływ kątowy, przepływ prosty, odwrócony przepływ prosty
- Aby umożliwić sterowanie zaworem należy zastosować odpowiedni osprzęt
Materiały
-
Korpus zaworu, przegroda i dolny adapter: poliamid 6 – 30GF, czarny
-
Pokrywa: poliamid 6 – 30GF (przepływ kątowy – czarny, przepływ prosty – szary)
-
Membrana: NR-AL52, wzmocniona tkaniną nylonową
-
Gniazda, podkładki membrany: mosiądz
-
Korek, podkładka korka: kopolimer acetalu, czarny
-
Tarcza stopera: PVC-U
-
Uszczelki i O-ringi: NBR
-
Sprężyna: stal nierdzewna AISI 302
-
Trzpień: stal nierdzewna AISI 303
-
Śruby zewnętrzne, szpilki, nakrętki i tarcze: stal nierdzewna

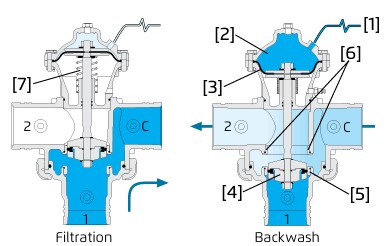

WERSJA KĄTOWA
Hydrauliczne sterowanie [1], które doprowadza ciśnienie do górnej komory sterującej [2], powoduje przesunięcie zespołu korka uruchamianego przez membranę [3]–[4] w kierunku gniazda portu zasilającego [5], co ostatecznie prowadzi do szczelnego jego zamknięcia. Dzięki temu przepływ z filtra kierowany jest przez gniazdo portu spustowego [6].
Odpowietrzenie górnej komory sterującej powoduje, że ciśnienie linii – wspomagane siłą sprężyny [7] – przesuwa zawór z powrotem do trybu filtracji.

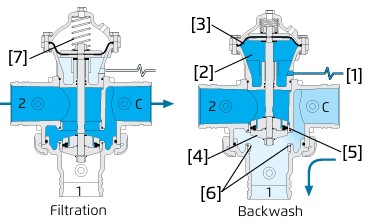

WERSJA PROSTA
Hydrauliczne sterowanie [1], które doprowadza ciśnienie do dolnej komory sterującej [2], powoduje przesunięcie zespołu korka uruchamianego przez membranę [3]–[4] w kierunku gniazda portu zasilającego [5], co ostatecznie prowadzi do szczelnego jego zamknięcia. Dzięki temu przepływ z filtra kierowany jest przez gniazdo portu spustowego [6].
Odpowietrzenie górnej komory sterującej sprawia, że ciśnienie w linii – wspomagane siłą sprężyny [7] – przesuwa zawór z powrotem do trybu filtracji.
